1、轉速極限值和加速、減速時間
20.01最小轉速
20.02最大轉速
whenOFF傳動單元將不會啟動或停止
22.02加速時間
22.03減速時間
whenON傳動單元正常啟動或停止
22.04加速時間
22.05減速時間
2、堵轉保護
30.10
30.11
30.12
3、欠載保護
30.13

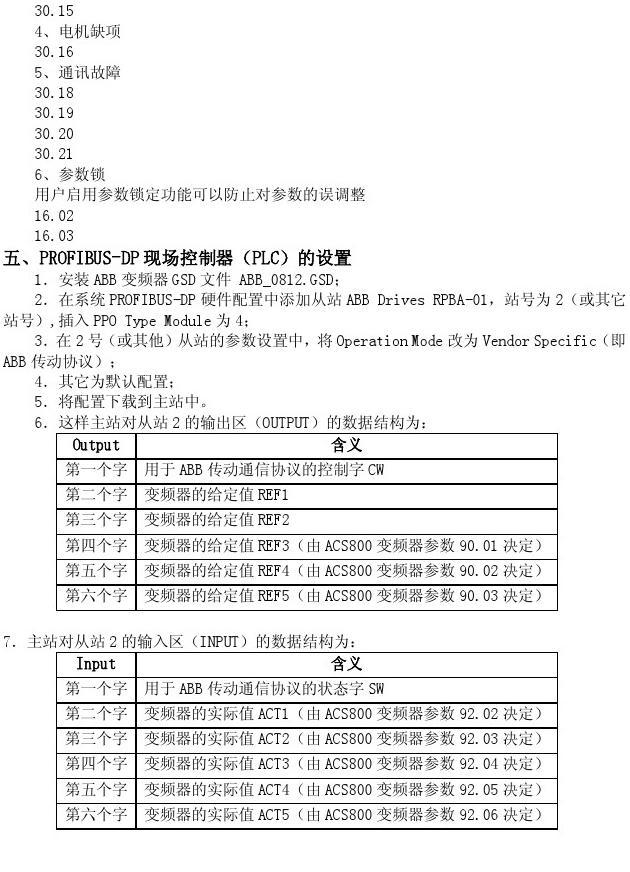

用PROFIBUS-DP現場總線控制ACS800系列變頻器的方法
現場總線技術已成為世界自動化技術的熱點，近年來在我國工業自動化系統中已受到關注并推廣應用。PROFIBUS-DP是現場總線PROFIBUS中廣泛應用的一種協議、主要用于現場級的主從通信，實現現場級控制系統與分布式I/O及其他現場級設備之間的通信（它有極好的抗電磁干擾性能）。由于Siemens公司對PROFIBUS現場總線的大力推廣以及其在國內的影響力，我國工業自動化系統已廣泛應用了PROFIBUS-DP現場總線。
ABB公司的ACS系列變頻器由于其優異的性能，在各個行業得到大量應用。本文以ACS800系列變頻器為例，詳細介紹用PROFIBUS-DP現場總線系統控制ACS800系列變頻器的方法，希望對廣大工程技術人員有所幫助。一．PROFIBUS-DP現場總線控制器（如PLC或DCS系統）的設置:1．安裝ABB變頻器GSD文件ABB_0812.GSD；
2．在系統PROFIBUS-DP硬件配置中添加從站ABBDrivesRPBA-01，站號為2（或其它站號）,插入PPOTypeModule為4；
3．在2號從站的參數設置中，將OperationMode改為VendorSpecific（即ABB傳動協議）；
4．其它為默認配置；
5．將配置下載到主站中。
二．ACS800變頻器參數的設置步驟：
1．將ACS800變頻器Profibus適配器模塊RPBA-01安裝到變頻器上；
2．按照RPBA-01適配器模塊的用戶手冊調整硬件（如站號，終端電阻等）3．將參數98.02（Comm.ModuleLink）改為FIELDBUS；確定參數98.07（COMMPROFILE）為ABBDRIVES
3．將參數51.04（PPOtype）改為PPO4；
4．將參數51.05（PZD3OUT）改為3；
5．將參數51.06（PZD3IN）改為6；
6．將參數51.07（PZD4OUT）改為7；
7．將參數51.08（PZD4IN）改為10；
8．將參數51.09（PZD5OUT）改為8；
9．將參數51.10（PZD5IN）改為11；
10．將參數51.11（PZD6OUT）改為9；
11．將參數51.12（PZD6IN）改為12；
12．變頻器中其他組參數組，如10組、11組、16組，90組、92組等根據用戶的不同要求設置。
三．用ABB傳動通信協議的控制字CW控制電機起停的簡易方法1．初始化變頻器控制字CW，即向ABB傳動通信協議的控制字CW中寫入1142（16進制數為476）；
2．延時100毫秒后，進入步驟3；
3．停止電機，即主機向ABB傳動通信協議的控制字CW中寫入1143（16進制數為477）；
