常見變頻器驅動電路故障及維修方法
關鍵詞：常見變頻器驅動電路故障及維修方法
相信各位維修工作者，對于變頻器這種工控電子設備一定不陌生。在日常工作中我們難免遇到變頻器因各種原因而發生故障的情況，下面搜集了五款常見變頻器驅動電路故障及維修方法，希望能對大家有所幫助！
一，ABB變頻器
首先我們應從變頻器的顯示面板上讀取故障代碼，此類代碼每一種變頻器的代碼信息均不會一致，但基本都會有過流、過壓、過載、失壓、超溫、模擬量丟失、通訊丟失等故障記錄。在ABB-ACS550變頻器中可由04組參數查得歷史故障記錄。同時一般故障時我們可以從面板上的指示燈變為紅色加以判斷。
在分析故障時，我們還可以從變頻器的實際檢測數據中檢查實際的開關量信號、模擬量信號及實際變頻器運行數據加以判斷是否正常，ABB-ACS550變頻器此類信號值的檢查可在01號參數組查得。另外我們應注意變頻的特性參數是否設定合理，對U/F曲線，加、減速時間，電流限制，各類保護等參數的設定特別需加以檢查分析。

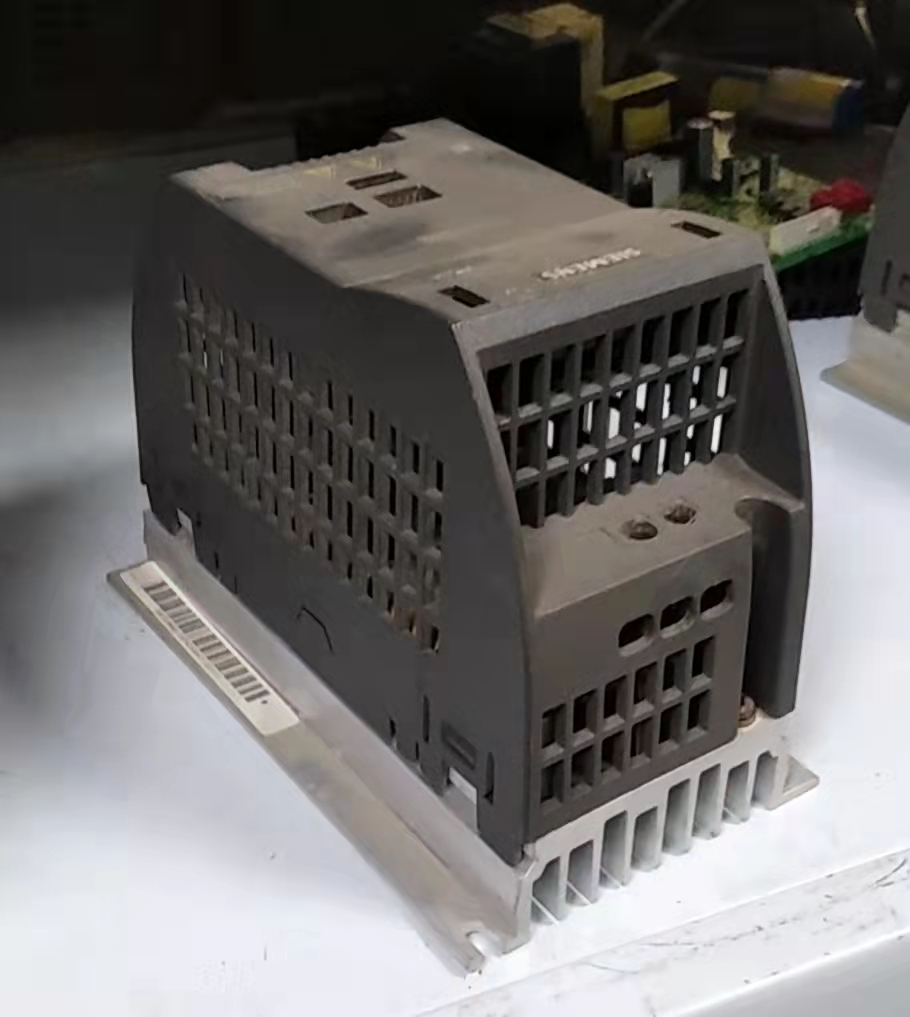

二，西門子變頻器
西門子變頻器黑屏一般故障原因有(電源損壞、igbt短路造成內部保險燒毀)等。6se7016-1ta61-z故障現象：控制面板pmu液晶顯示屏無顯示，用外接24v電源試機，屏幕顯示正常，再用萬用表測低壓交流輸出，無電壓說明故障在電源處，測uc3844(6)腳脈沖輸出正常，到q36柵極沒有，經表測量r321由28ω變為無窮大換新后試機，故障消失。
三，臺達變頻器
故障現象是變頻器輸出端打火，拆開檢查后發現IGBT逆變模塊擊穿，驅動電路印刷電路板嚴重損壞，正確的解決辦法是先將損壞IGBT逆變模塊拆下，拆的時候主要應盡量保護好印刷電路板不受人為二次損壞，將驅動電路上損壞的電子原器件逐一更換以及印刷電路板上開路的線路用導線連起來(這里要注意要將燒焦的部分刮干凈，以防再次打火)，再六路驅動電路阻值相同，電壓相同的情況下使用視波器測量波形，但變頻器一開，就報OCC故障(臺達變頻器無IGBT逆變模塊開機會報警)使用燈泡將模塊的P1和印板連起來，其他的用導線連，再次啟動還跳，確定為驅動電路還有問題，逐一更換光耦，后發現該驅動電路的光耦帶檢測功能，其中一路光耦檢測功能損壞，更換新的后，啟動正常。
四，富士G9變頻器
富士G9變頻器，故障現在為上電無顯示。接到手估計可能是變頻器開關電源損壞，打開變頻器檢查開關電源線路，但是經檢查開關電源器件線路都無損壞，在DC正負處上直流電壓也無顯示，這個時候要估計到可能是驅動問題，將驅動電路中所有電容拆下，發現有個別電容漏液，更換新的電解電容，再次上電后正常工作。
五，安川616G5，3.7kW變頻器
安川616G5，3.7kW的變頻器，故障現象為三相輸出正常，但在低速時電動機抖動，無法進行正常運行。首先估計多數為變頻器驅動電路損壞，正確的解決辦法應該是確定故障現象后將變頻器打開，將IGBT逆變模塊從印刷電路板上卸下，使用電子示波器觀察六路驅動電路打開時的波形是否一致，找出不一致的那一路驅動電路，更換該驅動電路上的光耦，一般為PC923或者PC929，若變頻器使用年數超過3年，推薦將驅動電路的電解電容全部更換，然后再用示波器觀察，待六路波形一致后，裝上IGBT逆變模塊，進行負載實驗，抖動現象消除。
