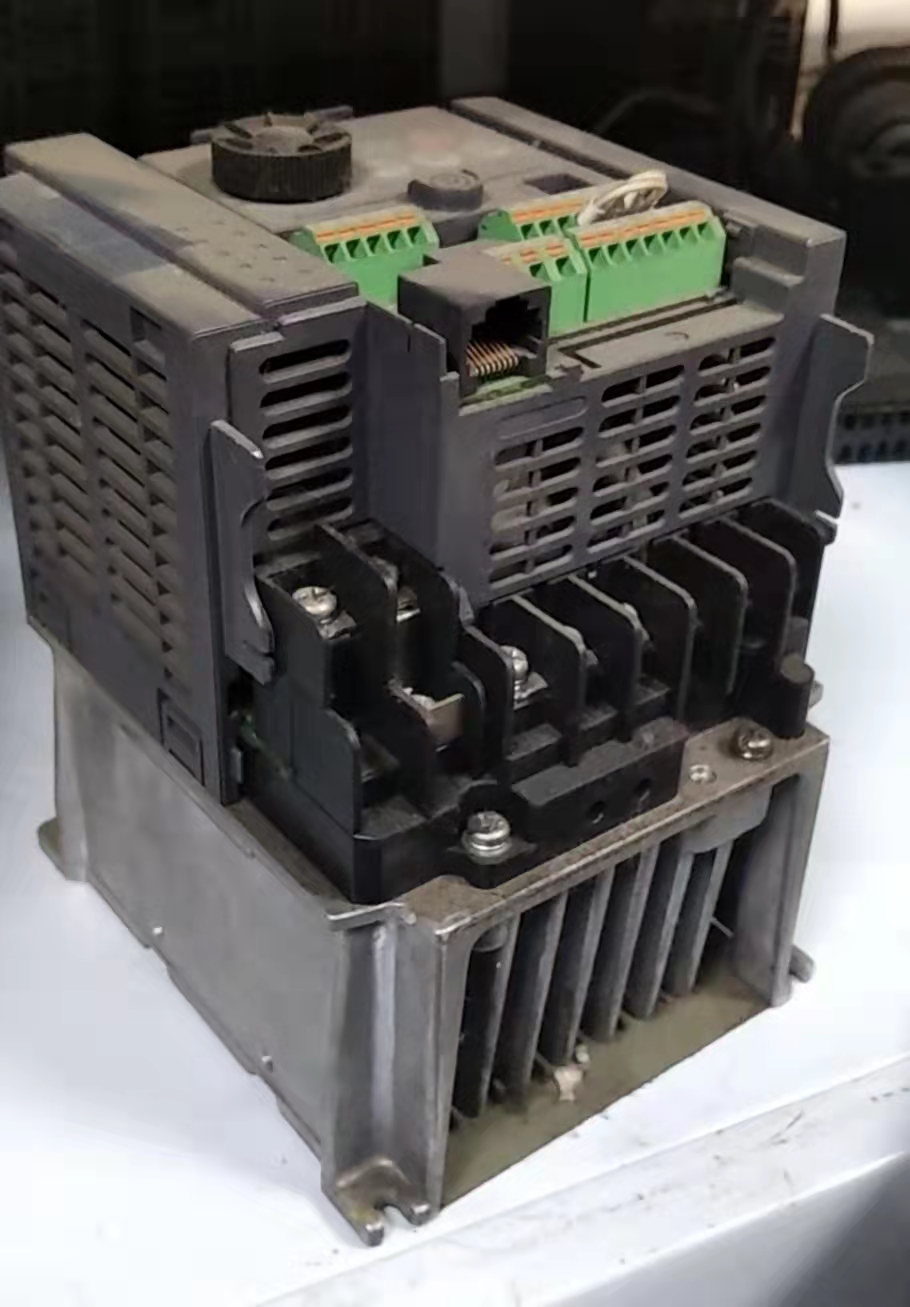

變頻器維修,元器件檢測方法

關鍵詞：變頻器維修,元器件檢測方法

一.固定電容器的檢測

1.檢測10pF以下的小電容因10pF以下的固定電容器容量太小，用萬用表進行測量，只能定性的檢查其是否有漏電，內部短路或擊穿現象。測量時，可選用萬用表R×10k擋，用兩表筆分別任意接電容的兩個引腳，阻值應為無窮大。若測出阻值(指針向右擺動)為零，則說明電容漏電損壞或內部擊穿。

2.檢測10PF～0.01μF固定電容器是否有充電現象，進而判斷其好壞。萬用表選用R×1k擋。兩只三極管的β值均為100以上，且穿透電流要些可選用3DG6等型號硅三極管組成復合管。萬用表的紅和黑表筆分別與復合管的發射極e和集電極c相接。由于復合三極管的放大作用，把被測電容的充放電過程予以放大，使萬用表指針擺幅度加大，從而便于觀察。應注意的是：在測試操作時，特別是在測較小容量的電容時，要反復調換被測電容引腳接觸A、B兩點，才能明顯地看到萬用表指針的擺動。

0.01μF以上的固定電容，可用萬用表的R×10k擋直接測試電容器有無充電過程以及有無內部短路或漏電，并可根據指針向右擺動的幅度大小估計出電容器的容量。

二.電解電容器的檢測

1.因為電解電容的容量較一般固定電容大得多，所以，測量時，應針對不同容量選用合適的量程。根據經驗，一般情況下，1～47μF間的電容，可用R×1k擋測量，大于47μF的電容可用R×100擋測量。

2.將萬用表紅表筆接負極，黑表筆接正極，在剛接觸的瞬間，萬用表指針即向右偏轉較大偏度(對于同一電阻擋，容量越大，擺幅越大)，接著逐漸向左回轉，直到停在某一位置。此時的阻值便是電解電容的正向漏電阻，此值略大于反向漏電阻。實際使用經驗表明，電解電容的漏電阻一般應在幾百kΩ以上，否則，將不能正常工作。在測試中，若正向、反向均無充電的現象，即表針不動，則說明容量消失或內部斷路；如果所測阻值很小或為零，說明電容漏電大或已擊穿損壞，不能再使用。

3.對于正、負極標志不明的電解電容器，可利用上述測量漏電阻的方法加以判別。即先任意測一下漏電阻，記住其大小，然后交換表筆再測出一個阻值。兩次測量中阻值大的那一次便是正向接法，即黑表筆接的是正極，紅表筆接的是負極。

4.使用萬用表電阻擋，采用給電解電容進行正、反向充電的方法，根據指針向右擺動幅度的大小，可估測出電解電容的容量。

三.可變電容器的檢測

1.用手輕輕旋動轉軸，應感覺十分平滑，不應感覺有時松時緊甚至有卡滯現象。將載軸向前、后、上、下、左、右等各個方向推動時，轉軸不應有松動的現象。

2.用一只手旋動轉軸，另一只手輕摸動片組的外緣，不應感覺有任何松脫現象。轉軸與動片之間接觸不良的可變電容器，是不能再繼續使用的。

3.將萬用表置于R×10k擋，一只手將兩個表筆分別接可變電容器的動片和定片的引出端，另一只手將轉軸緩緩旋動幾個來回，萬用表指針都應在無窮大位置不動。在旋動轉軸的過程中，如果指針有時指向零，說明動片和定片之間存在短路點；如果碰到某一角度，萬用表讀數不為無窮大而是出現一定阻值，說明可變電容器動片與定片之間存在漏電現象。

四、電感器、變壓器檢測

一.色碼電感器的的檢測：

將萬用表置于R×1擋，紅、黑表筆各接色碼電感器的任一引出端，此時指針應向右擺動。根據測出的電阻值大小，可具體分下述三種情況進行鑒別：

1.被測色碼電感器電阻值為零，其內部有短路性故障。

2.被測色碼電感器直流電阻值的大小與繞制電感器線圈所用的漆包線徑、繞制圈數有直接關系，只要能測出電阻值，則可認為被測色碼電感器是正常的。

二.中周變壓器的檢測

1.將萬用表撥至R×1擋，按照中周變壓器的各繞組引腳排列規律，逐一檢查各繞組的通斷情況，進而判斷其是否正常。

2.檢測絕緣性能將萬用表置于R×10k擋，做如下幾種狀態測試：

(1)初級繞組與次級繞組之間的電阻值；

(2)初級繞組與外殼之間的電阻值；

(3)次級繞組與外殼之間的電阻值。

上述測試結果分出現三種情況：

(1)阻值為無窮大：正常；阻值為零：有短路性故障；

(3)阻值小于無窮大，但大于零：有漏電性故障。

三.電源變壓器的檢測

1.通過觀察變壓器的外貌來檢查其是否有明顯異常現象。如線圈引線是否斷裂，脫焊，絕緣材料是否有燒焦痕跡，鐵心緊固螺桿是否有松動，硅鋼片有無銹蝕，繞組線圈是否有外露等。

2.絕緣性測試。用萬用表R×10k擋分別測量鐵心與初級，初級與各次級、鐵心與各次級、靜電屏蔽層與衩次級、次級各繞組間的電阻值，萬用表指針均應指在無窮大位置不動。否則，說明變壓器絕緣性能不良。

3.線圈通斷的檢測。將萬用表置于R×1擋，測試中，若某個繞組的電阻值為無窮大，則說明此繞組有斷路性故障。

4.判別初、次級線圈。電源變壓器初級引腳和次級引腳一般都是分別從兩側引出的，并且初級繞組多標有220V字樣，次級繞組則標出額定電壓值，如15V、24V、35V等。再根據這些標記進行識別。

5.空載電流的檢測。

(a)直接測量法。將次級所有繞組全部開路，把萬用表置于交流電流擋500mA，串入初級繞組。當初級繞組的插頭插入220V交流市電時，萬用表所指示的便是空載電流值。此值不應大于變壓器滿載電流的10％～20％。一般常見電子設備電源變壓器的正常空載電流應在100mA左右。如果超出太多，則說明變壓器有短路性故障。
