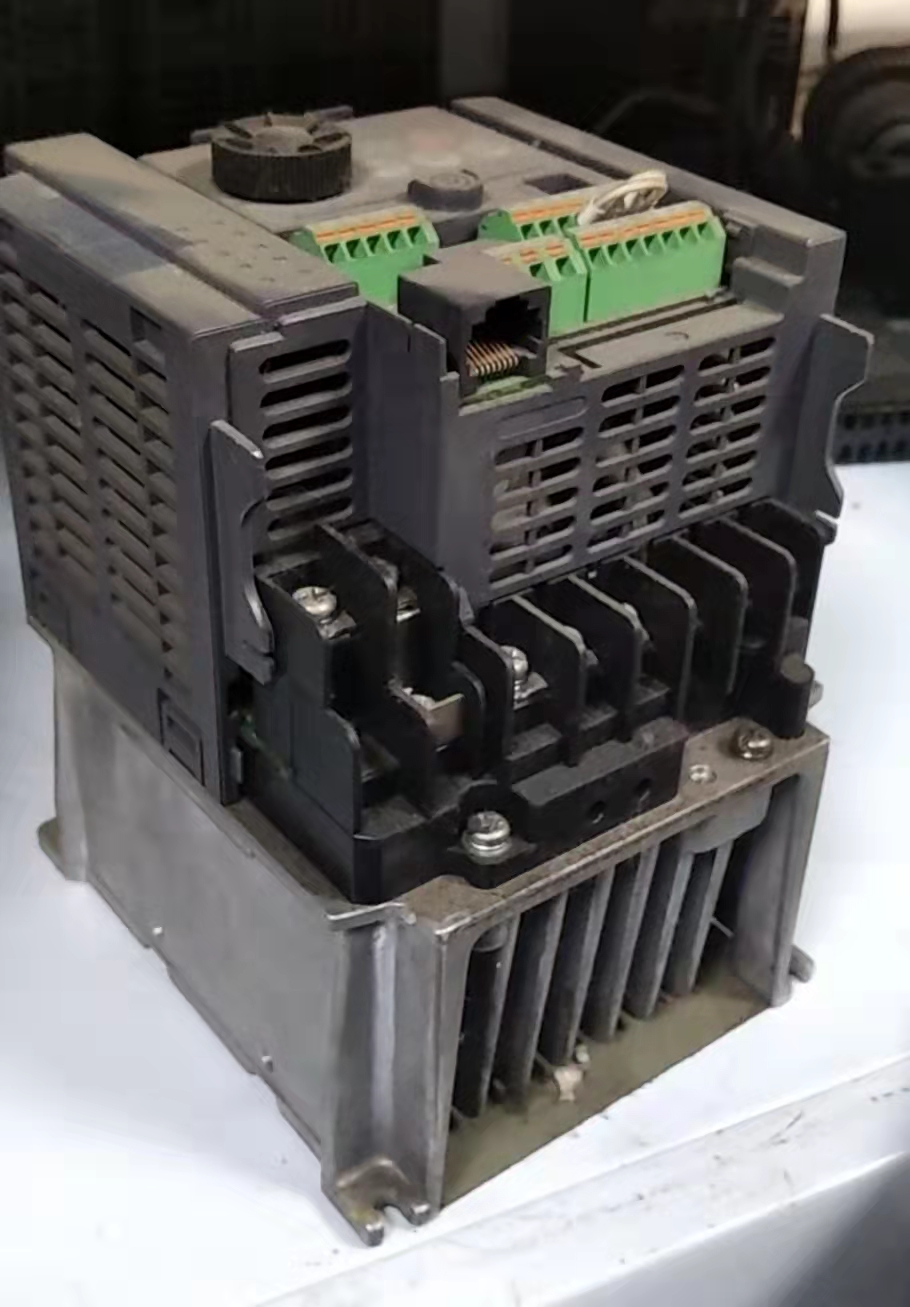

變頻器故障及處理方法

1、如何區分重故障和輕故障？

輕故障時，系統發出報警信號，故障指示燈閃爍。重故障發生時，系統發出故障指示，故障指示燈常亮。同時發出指令去分斷高壓、合閘

禁止，并對故障信息、高壓分斷指令作記憶處理。重故障狀態不消除，

故障指示、高壓分斷指令依然有效。

2、輕故障都有哪些？

輕故障包括：變壓器超溫報警、柜溫超溫報警、柜門打開、單元旁路，系統對輕故障不作記憶處理，僅有故障指示，故障消失后報警自動

消除。變頻器運行中出現輕故障報警，系統不會停機。停機時出現輕故

障報警，變頻器可以繼續啟動運行。

3、重故障具體都有哪些？

系統發生下列故障時,按照重故障處理，并在監視器左上角顯示重故障類型：外部故障、變壓器過熱、柜溫過熱、單元故障、變頻器過流、

高壓失電、接口板故障、控制器不通訊、接口板不通訊、電機過載、參

數錯誤、主控板故障。單元故障包括：熔斷器故障、單元過熱、驅動故障、光纖故障、單元過壓。外部故障必須先解除高壓分斷（柜門按鈕或

外部接點）狀態再系統復位，才能使系統恢復到正常狀態；除外部故障

以外的重故障發生后，直接系統復位即可使系統恢復到正常狀態，但在

再次上電前一定要找出故障原因。單元故障發生后，只有再次上高壓電源方能檢測到單元狀態。若故障較難分析且無法確定能否二次上高壓時，請向廠商咨詢。注意：切忌在未查明故障原因前貿然二次上電，否則可

能嚴重損壞變頻器！

4、變壓器超溫報警當變壓器溫控儀測量溫度大于其設置的報警溫度（默

認設置為100℃）時，溫控儀超溫報警觸點閉合。

檢查變壓器柜頂風機或柜底風機是否工作正常（如果柜底風機工作不正常，可能出現三相溫度相差較大）；測溫電阻是否正常（有無斷線、線路插頭接觸不良，如果接觸不良，溫度值將偏高）；過濾網是否堵塞（拿一張A4紙置于過濾網上，看是否能吸附，否則需要清潔過濾網）；變頻器是否長期工作于過載狀態；環境溫度是否過高（環境溫度應低于45℃，否則需要加強通風）；安裝于變壓器柜內正面底部的風機開關和接觸器是否斷開；變壓器柜風機控制和保護電路是否正常。

5、柜溫超溫報警單元柜測溫點的溫度大于55℃時，系統會發出柜溫超溫輕故障報警。

檢查單元柜柜頂風機是否工作正常，安裝于二次室內的風機開關是否跳閘；過濾網是否堵塞（拿一張A4紙置于過濾網上，看是否能吸附，否則需要清潔過濾網）；變頻器是否長期工作于過載狀態；環境溫度是

否過高（環境溫度應低于45℃，否則需要加強通風（墻上安裝通風機或柜頂安裝風道）或安裝制冷設備）；變壓器柜風機控制和保護電路是否正常。

6、變壓器過熱變壓器溫控儀測量溫度大于其設置的跳閘溫度（默認設置

為130℃）時，溫控儀跳閘觸點閉合，系統會報變壓器過熱重故障。

溫控儀顯示的溫度是否在130度以上，若不是則檢查溫控儀的超溫報警值是否設定為130度；其余檢查項見變壓器超溫報警。

7、柜溫過熱。

單元柜測溫點的溫度大于60℃時，系統會報柜溫過熱重故障。檢查項見柜溫超溫報警。

8、柜門聯鎖報警行程開關是否與柜門頂碰件壓實。

行程開關的“預行程”和“過行程”是否合適；行程開關電氣功能是否工作正常；否則更換接口板。

9、控制器不通訊。

確認監視器控制板到主控板的通訊線是否連接無誤，確認監視器控制板上的+15V與+5V正確無誤；更換主控板。更換監視器。

10、主控板故障。

監視器與控制器已建立通訊，監視器檢測主控板有故障，則報主控板故障。更換監視器。更換主控板。

11、接口板不通。

訊監視器與接口板未建立通訊，接口板將每5秒鐘復位一次監視器，在3分30秒仍未建立通訊，將判斷為重故障。通訊線是否正常,檢查接線端子是否正確；I/O板工作是否正常.尤其是工作電壓；I/O主控板外芯片是否插好。

12、參數錯誤。

在修改參數的時候，如果設置的參數有誤（同步矢量控制時可能報此故障），則報參數錯誤故障，請重新修改參數，按復位按鈕。

13、外部故障。

本地高壓分斷按鈕閉合或接口板上高壓分斷接點閉合時，系統將報外部故障。高壓分斷按鈕是否按下；高壓分斷端子是否短路；接口板壞。

14、高壓失電上級高壓電源消失。

一般由正常分閘操作引起。若出現異常高壓斷電情況（無故障記錄、無分閘操作），請檢查上級開關柜分閘回路。

15、變頻器過流。

變頻器輸出電流超過變頻器額定電流的1.5倍時，變頻器將過流保護。輸出電壓檢測板是否正常，有無明顯短路、放電痕跡；光纖是否插緊，主回路連接螺釘是否緊固；霍爾元件電源是否正常、霍爾元件輸出

電流信號是否正確；檢查參數設置加速時間是否過短、轉矩提升是否過大、啟動頻率是否過高；電機或負載機械是否堵轉，電機繞組和輸出電纜絕緣是否損壞；確保所有單元工作正常（拆下單元連接銅排，使用萬用表或示波器檢測單元輸入輸出電壓和波形是否正常）；輸入電源電壓是否過低；在變頻器的輸出側有功率因數矯正電容或浪涌吸收裝置，它與電感有可能引起諧振。取消相關器件；單元檢測板是否有短路及損壞。如果排除了以上原因仍有故障，請更換控制器信號板或主控板。在有些現場，因為齒槽效應等影響，電機低速時電流波動很大，此時變頻器可能出現限流，使得變頻器出現加速、限流減速等反復，而無法正常加速或造成過流保護，這種情況下需要減小加速時間，加大限流系數，使電機快速通過波動區域，避免過流保護。（此情況若有單元輸出電壓低,則更換該單元）。

16、電機過流。

變頻器輸出電流大于電機額定電流1.2倍并持續超過2分鐘。檢查參數設置電機額定電流設置是否正確；電機或負載機械是否堵轉；電源電壓是否過低。

17、變頻器運行后電機不轉。

檢查變頻器輸出是否有接觸器或開關類設備；檢查變頻器輸出一次電纜是否連接電機；觀察監視器是否有輸出電流以及輸出電壓，若有電壓、無電流則說明變頻器到電機的主回路開路，若有電壓、電流，則檢查電纜是否有單相接地情況，電機轉子繞組是否開路。

18、單元重故障。

單元重故障共有5種，包括熔斷器故障、驅動故障、單元過熱、單元過壓、光纖故障，其中前3種故障可以旁路（若單元帶有旁路功能，且旁路級數設置為非0時有效）。

19、熔斷器故障檢測到單元缺相時，報熔斷器故障。

請檢查是否因為主電源停電引起；單元的三相進線是否松動；進線熔斷器是否完好,若熔斷器開路，請更換單元。

20、驅動故障。

檢查單元電壓檢測板是否短路，若短路會引起A1，B1及C1單元報驅動故障；功率單元輸出端L1、L2是否短路，否則為單元IGBT損壞，請更換單元；電機絕緣是否完好；負載是否存在機械故障。
