一、變頻器測試站結構及基本工作原理
1-l 變頻器測試平臺結構 變頻器測試平臺主要包括測試平臺控制電路、采樣電路板、變壓器、補償器、頻率V/F設置、啟動電路、故障指示燈、頻率顯示板、晶體管模塊、電源變壓器、示波器等。被測變頻器的主控板以插板的形式與測試站相連。
■1.2逆變器試驗臺的基本工作原理逆變器試驗臺的電路原理圖，即將直流電轉換為三相交流電，稱為“三相逆變器”。要完成這項工作，必須通過一個三相逆變器來完成，它是晶體管的一部分。目前，就我國而言，使用最廣泛的晶體管模塊是SANREXQCA75AAl00和FUJ 12D175D-100兩大系列。由于試驗臺上只有三個晶體管模塊，它由六個晶體管開關管組成。簡單來說，單相電路比較簡單，能適應較大的電壓波動；三相三線電路適用于一些沒有中性線的電路；而三相四線最大的優點是可以提供三相冗余電源。
(1)在三相工頻電源的輸入端，它們作為輸入直流電源的兩端，ZU、ZV、ZW作為三相負載，晶體管作為開關.每個晶體管可以與一個二極管組合形成一個感性負載。在這種情況下，電流JLLB，-J”將流向電源的通道。特別是從120.通電的三相逆變過程來看，設置輸入端的一點電位為+E ，另一點電位為.E，這樣，兩端的電源電壓為2E.120。通電三相逆變器的最大特點是每個晶體管的導通時間可以達到120。在任何時刻，兩個晶體管同時導通，它們的換向可以在相鄰的橋臂上進行。對于120°通電的逆變器，同一橋臂上的兩個晶體管之間的導通時間只有60°左右。同時使用雙跡示波器，可以更好地觀察任意兩組波形是否有重疊，從而判斷其驅動脈沖是否能正常交錯。
(2) 逆變器。三逆變器的e點，輸出電壓波形相同，但它們之間的相位差為120度，并且三相對稱，只有這樣才能形成三相交流電源，從而完成將直流電轉換為三相交流電。但是因為交流頻率是f=l/T，所以需要改變循環時間的長短，也可以說是變頻的高度。在檢測平臺上，只用一個給定的信號改變頻率發生器的振蕩頻率，就可以控制逆變橋臂上的六個晶體管。受控的開關頻率，只有~I:]JLL，才能達到控制逆變器輸出頻率的效果。
(3)試驗臺控制電路采用電壓控制電路，包括頻率控制電路、驅動電路和保護電路等。控制電路主控電路中的電壓，通過給定的積分器，可以獲得線性變化的給定電壓。得到這個給定的電壓后，分為兩條路徑，其中一條是通過比例積分調節器送到電壓頻率轉換器。轉換后的一部分輸出脈沖會被分頻器分頻，然后送到環形分配器。只有當鎖門打開時，它才能作為一個三相逆變器的六個大功率晶體管是最基本的基極控制信號。另一方面，電壓頻率轉換后，輸出脈沖；中間信號的另一部分必須經過頻率電壓轉換器和比例該電壓可以作為LCfCJ積分調節器中的反饋信號，這樣可以保證只有在一定的主控電壓下才能輸出頻率確保其穩定性。同時。 , 由給定積分器對另一路給定電壓進行分壓，必須送到穩壓器。輸出后，必須與三角波發生器的輸出一起輸入比較器，再通過鎖門輸出。
(4) 補償器。補償器的作用是在穩壓器的輸入端加一個低頻電壓來實現補償，有助于調節V/F特性，從而提高啟動電流。只是在比例積分調節器的輸入端加了初始頻率補償，都是為了調整變頻器輸出的初始頻率。

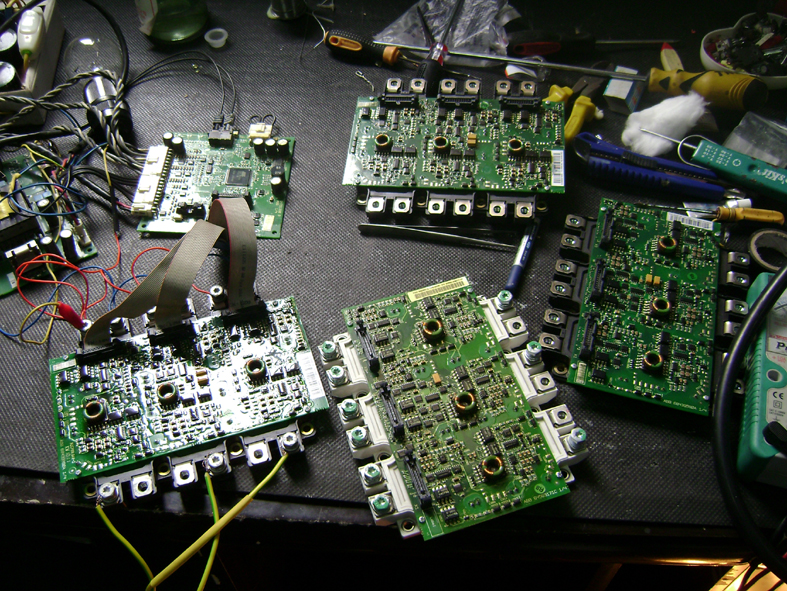

2、逆變器主控板的維護逆變器主電路中的控制板是需要向主電路提供控制信號回路的對象。對于大多數控制電路，它們由以下電路組成：頻率和電壓“計算電路”，主電路中的“電壓/電流檢測電路”，電機中的“速度檢測電路”，以及計算電路 控制信號可以是在“驅動電路”中放大，以及在逆變器和電機中的“保護電路”。 ●2.1 具體內容介紹 計算電路是將外部速度、轉矩等指令與檢測電路的電流、電壓信號進行比較計算。它決定了逆變器可以輸出的電壓和頻率。 ;電壓和電流檢測電路要與主電路的電位隔離，以便檢測電壓或電流：驅動電路是驅動主電路中元件的電路。
